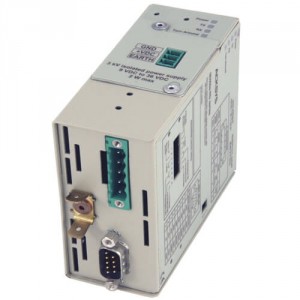

MI400e-RD serisi kendini yapılandırması ve teslimi etrafında otomatik hat ile RS422/RS485 tamamen izole dönüştürücü RS232
Son teknolojilerin kullanımı sayesinde, MI400e-RD serisi artan güvenilirlik istifade ederken kolayca ve hızlı bir şekilde sanayi RS422/RS485 ağa yüklemek için izin verir. otomatik RS485 hat-dönüş fonksiyonu ürünü kurulumunun basitliği katkıda , MI400e-RD serisi otomatik seri verilerin yönünü algılar ve iletişim Protokolü tamamen bağımsızdır. kendini yapılandırması Onun orijinal mekanizması seri parametreleri kurulumunda oluşur yorucu operasyonu sizi kurtardı. Onun çift bağlantı özelliği mümkün hale Tek bir RS485 otobüs için iki RS232 seri aygıtları bağlamak için. MI400e-RD serisi 256 otobüs bağlı ekipmanları kadar 1200 m ve desteği kadar, 2 ve 4 tel RS422/485 bağlantıyı kabul edin.
Küçük boyutu, tasarım özellikleri ve onun büyük uyum o sektörünün tüm ihtiyaçlarını ayaklarına edebilmek gerçekten evrensel bir ürün haline.
Not 1: Çift RS232 portu mod MI400e-RD-2 cihaz RS485 ağ 2 yarı-dubleks seri RS232 ekipmanları denetler. çift port seçeneği cihazın SUB D9 konnektörüne bağlanmalıdır Y belirli bir kablo bulunmaktadır.
• Öz yapılandırılabilir seri bağlantı parametreleri
• Seri bağlantı hızı: 2 Mbps’ye kadar 50 bps
• Otomatik RS485 hat-dönüş, yazılım bağımsız
• MODBUS, JBUS, Unitelway, DF1 … master / slave protokoller uyumlu
• 15US teslim etrafında daha az hız gecikme <, 48 Kbps 2 bit süresi turn around hız için gecikme> 48 Kbps
• RS485 yarı dubleks modunda bağlı ikincil RS232 portu (1)
• Yapılandırılabilir kutuplaşma ve sonlandırma dirençleri (mini-switch)
• SUB D9 erkek konnektör RS232 tarafı, geçmeli kaynaksız terminal sahası RS422/485 tarafını vida
• Dahili 85-264 VAC güç kaynağı (47-440 Hz) ve 9 VDC gelen 100-370 VDC veya izole düşük voltajlı DC güç kaynağı 36 VDC (2)
• LED’ler kolay RS sinyaller izlenmesi için gösterilecek
• Din Rail, duvar, kasa ve raf montaj
• Bağlantı ACKSYS MI400 serisi ile uyumludur (3) , RS422/485 terminalde vidalama Westermo ™ MA-45 ve MD-45 ürünleri ile uyumludur
• 3 KVeff hattı galvanik izolasyon
• Dahili sürekli çizgi dalgalanma koruması (50 VCA), ESD koruma (15 KVeff) ve yıldırımdan korunma (şok dalgası ve kalıcı etkileri)
• Sağlam metal gövde, CE endüstriyel standartlarına uygunluk
