Modbus Hata İzleme ve Teşhis IMON U300
Modbus hata izleme (Modbus RTU izleme, Modbus TCP izleme) izlenen durum değerleri serbestçe seçilebilir elemanların esnek, mantık kombinasyonları kullanarak eylemleri tetikleyebilir. Bu örnekleri çıkışları ya da gerçek durum değerleri ile ön defi ned SMS’ler veya e-postaların otomatik gönderilmesini anahtarlama, kontrol durdurma / başlıyor.
Ayrıca modbus izleme için 3G router özelliği ile uzaktan erişim yoluyla – Entegre web sunucusu confi konfigürasyonunda ve seçilen değerler ve kayıtların durumunu görüntülemek için hizmet vermektedir. Mosbus hata teşhisi için kullanılan IMON-U300 / -U310 tüm ağlarda web arayüzü ve yerel cihazlara ücretsiz erişim sağlayan INSYS Bağlantı Hizmeti’ni kullanarak güvenli ve kolay VPN bağlantıları için hazırız.
Gömülü Linux sistemi veri kaydı ve değerlendirme, protokol dönüştürme ve basit kontrol görevleri gibi kendi uygulamaları için 150 MB kalıcı fi le sistemi ile güvenli bir sandbox ortamında kullanıcı için kullanılabilir.

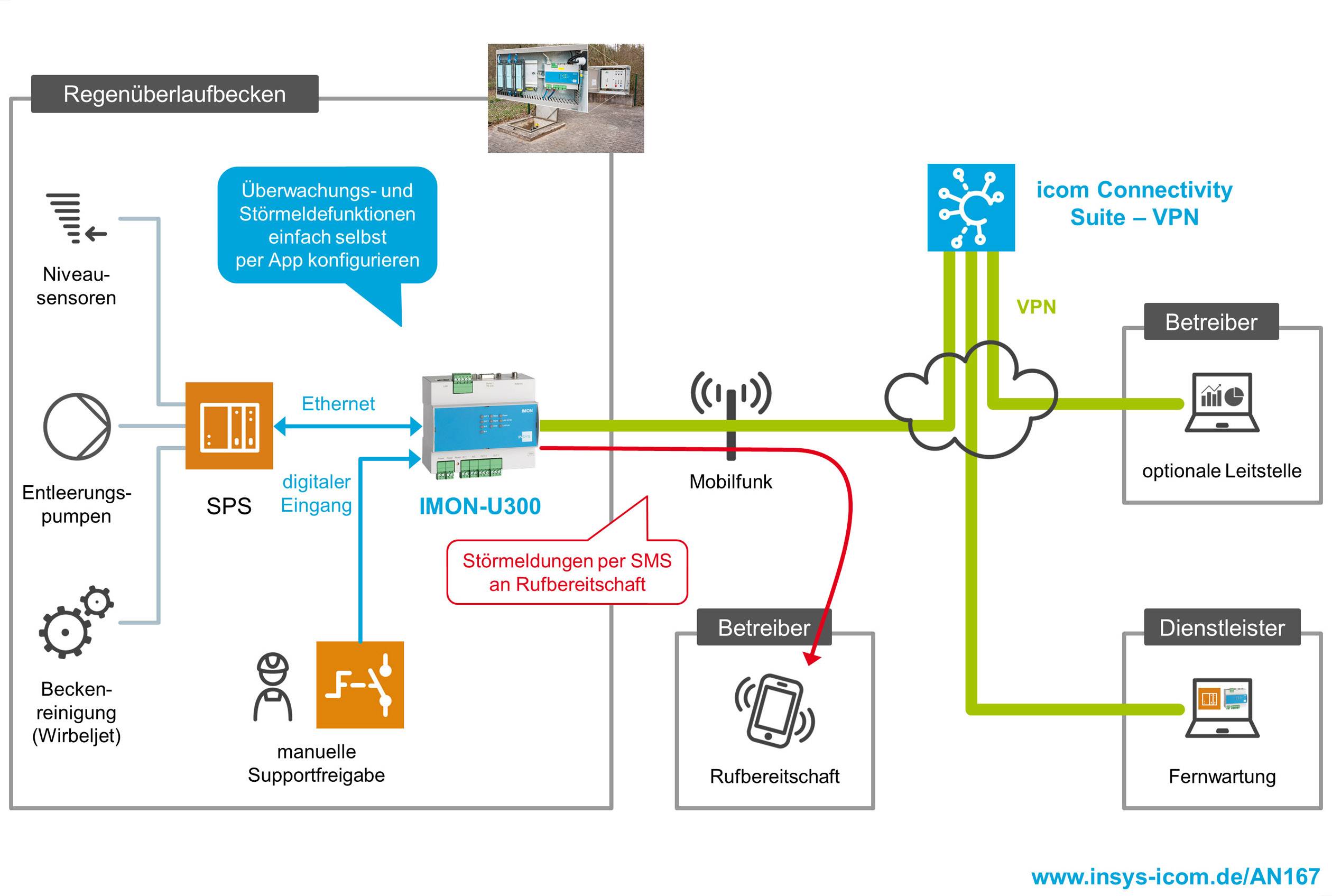

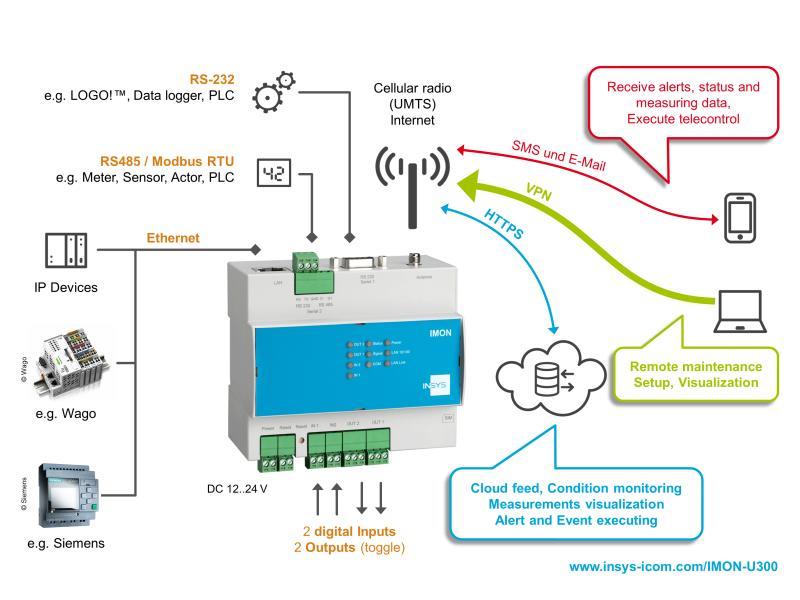

IMON U300 endüstriyel router cihazının etkileyici özellikleri şunlardır:
- İki seri arayüz (RS232, RS485)
- 2 + 2 dijital giriş ve çıkış
- Kontrol kabinlerine ve küçük dağıtım panolarına montaj
- VPN ile güvenli güvenlik duvarı
- Entegre Linux programlama ortamı (INSYS Sandbox)
- Uygulama verilerini izlemek için App İzleme
IMON-U300 size aşağıdaki işlevleri sunar:
Girişleri izleme
Durumlarının değişmesi için izlenebilecek iki dijital giriş.
Modbus TCP cihazlarının izlenmesi
Modbus TCP izleme Bit, register ve iletişim durumu gibi bağlı Modbus cihazlarının nesnelerinin izlenmesi.
Siemens LOGO! ™ mikro denetleyicisinin izlenmesi
Giriş ve çıkışlar, bayraklar ve anahtarlar gibi bir Siemens LOGO! ™ mikro kontrolörünün nesnelerinin izlenmesi.
Alınan SMSlerin değerlendirilmesi
Herhangi bir veya belirli gönderenlerden gelen SMS’lerin değerlendirilmesi ve içerik izlemesi.
Zamanlayıcıları izleme
Yapılandırılabilir zamanlayıcıların sürelerinin dolması için izlenmesi.
Modbus hata teşhisi Anahtarlama çıkışları
Bir eylemde çalıştırılabilen iki potansiyelsiz anahtar çıkışı. Siemens LOGO! ™ micro denetleyicisini başlatma / durdurma Bir Siemens LOGO! ™ mikro denetleyicisinin programını bir işlem içinde başlatmak ve durdurmak.
Mosbus izleme ve Mesaj gönderme
Bir eylemdeki alıcılara SMS veya e-posta yoluyla mesaj gönderme. Değişkenleri kullanarak mesajlardaki gerçek değerleri iletmek mümkündür.
Web arayüzü komut satırı (CLI) veya konfigürasyon dosyası ile konfigürasyon
Tüm fonksiyonlar bir web arayüzü veya komut satırı arayüzü (CLI) üzerinden yapılandırılabilir ve ayarlanabilir. Arayüze erişim bir kullanıcı adı ve şifre sorgusu ile korunmaktadır. Bunun için gereken port serbestçe yapılandırılabilir. Alternatif olarak, konfigürasyonu içeren bir dosya (ASCII veya ikili) de yüklenebilir.
Radius sunucusu üzerinden erişim kontrolü
Web arayüzüne veya komut satırı arayüzüne (CLI) erişim, isteğe bağlı bir Radius sunucusu kullanılarak yetkisiz erişime karşı korunabilir.
IPv6 yönlendirme
IPv4 adreslerine ek olarak, arabirimlerin IPv6 protokolüne göre adresleri de vardır. Yönlendirici, SLAAC (StateLess Adres Otomatik Yapılandırma) kullanarak bir veya birkaç IPv6 adresini kendisi için yapılandırır. Yönlendirici reklamı olan bir yönlendirici, LAN’da IPv6 adres öneklerini tanıtırsa, yönlendirici önceden yapılandırılmış IPv6 adreslerine ek olarak, tanıtılan önekle birlikte başka bir IPv6 adresi yapılandırır. Ayrıca, yönlendirici önekini yerel cihazlara dağıtabilir (yönlendirici reklamı).
Seri Ethernet ağ geçidi
Mosbus RTU izleme ve Modbus TCP izleme seri arayüzde belirli bir ağ portundan gelen verileri çıkarmak mümkündür. Ayrıca, seri arayüze gelen veriler bir IP uzak terminale gönderilir. INSYS VCom® sürücüsüyle birlikte, seri Ethernet ağ geçidi, seri bir bağlantının ağ üzerinden iletilmesini sağlar.
DHCP Sunucusu
Switch’e bağlı Ethernet cihazları IP adreslerini otomatik olarak alabilirler.
NAT ve port yönlendirme
Yönlendirici ayrıca veri paketlerini NAT ve port yönlendirme yoluyla da yönlendirebilir. Tanımlanan kurallara göre, tanımlanabilir portlara ve port aralıklarına gelen IP paketleri, LAN’daki IP adreslerine ve portlarına iletilecektir.
Çevirmeli PPP sunucusu
PPP çevirmeli sunucu olarak kullanılması mümkündür. Bir İnternet servis sağlayıcısına benzer şekilde bir arayan, arkasındaki şebekeye erişmek için cihaza bir PPP bağlantısı kurabilir.
Gelen bir arama yoluyla bir PPP bağlantısı kurma (geri arama)
Bir arayanı tanımlamak ve önceden belirlenmiş bir uzak terminale (örneğin bir İnternet servis sağlayıcısı) otomatik olarak PPP bağlantısı kurmak mümkündür. Bağlantı kurulumunu tetikleyen arayan kişi bir PPP kimlik doğrulama yöntemi ile kendini tanımlayabilir.
PPP terminalinin otomatik aranması (Çevirmeli)
Giden ağ trafiği kaydedildiğinde, bir PPP terminaline (örneğin İnternet servis sağlayıcısı) bir bağlantının kurulması.
Bir bağlantı kurmayı başlatmak için arama filtresi
Hangi ağ trafiğinin veya ağ katılımcısının bir bağlantı kurulumunu tetikleyebileceğini tanımlamak için kurallar kullanabilirsiniz.
PPP kiralık hat operasyonu
“Çevirmeli hat” ile kalıcı bir bağlantının kurulması ve bakımı. Bu, bir ağ ile “kiralık hat” gibi bir çevirmeli bağlantı yoluyla iletişim kurmayı mümkün kılar.
Periyodik PPP bağlantısı kurulumu
Zaman kontrollü bir PPP bağlantısı kurmak ve kapatmak mümkündür. Bağlantı kurulumu ve sonlandırma için sabit süreler ayarlanabilir.
OpenVPN
Yönlendirici OpenVPN sunucusu veya istemcisi olarak kullanılabilir. Bu, makinelerin güvensiz ağ üzerinden yönlendiricinin arkasındaki LAN ile güvenli bir bağlantı kurmasını sağlar. Ayrıca, bir VPN tüneli üzerinden güvenli olmayan bir İnternet bağlantısı üzerinden tüm LAN müdahalesine ve etkileşime karşı korumalı bir bağlantıyı başka bir ağa (örneğin, şirket ağı) bağlayabilir. Bir OpenVPN sunucusuna statik bir anahtar, kullanıcı adı ve şifresi olan bir sertifika veya sadece bir sertifika ile bağlanırken yapılan doğrulama bu konuda desteklenir. Ayrıca kimlik doğrulama olmadan bir OpenVPN bağlantısı kurabilir.
PPTP
Yönlendirici PPTP sunucusu veya istemcisi olarak kullanılabilir. Bu, makinelerin güvensiz ağ üzerinden yönlendiricinin arkasındaki LAN ile güvenli bir bağlantı kurmasını sağlar. Ayrıca, bir VPN tüneli üzerinden güvenli olmayan bir İnternet bağlantısı üzerinden tüm LAN müdahalesine ve etkileşime karşı korumalı bir bağlantıyı başka bir ağa (örneğin, şirket ağı) bağlayabilir.
IPsec protokolü
Bir IPsec tüneli kullanarak güvenli olmayan bir İnternet bağlantısıyla dokunmaya ve girişime karşı korumalı bir ağ üzerinden iki alt ağ birbirine bağlanabilir. Bir IPsec terminal cihazına sertifikalar veya parola (PSK) üzerinden bağlanırken yapılan kimlik doğrulama bununla desteklenir. Aynı anda 10 adede kadar tünel kurulabilir.
GRE tüneli
GRE tüneli, orijinal paketleri değiştirmeden mevcut bir bağlantı üzerinden şeffaf veri iletimi sağlar.
IPT protokolü
IPT (Internet-Protokoll Telemetrie) üzerinden iletişim desteği. Yöneltici, IPT alıcısına IPT bağımlısı ve seri Ethernet ağ geçidinin tünel yükü olarak başka bir IPT bağımlıya bağlanabilir.
Dinamik DNS güncellemesi
Atanan IP adresi, bir İnternet servis sağlayıcısına PPP bağlantısının kurulmasından sonra dinamik bir DNS servisine (örneğin, DynDNS) bırakılabilir. Yönelticiye İnternetten erişilebilir.
DNS geçiş sunucusu
DNS istekleri, Internet’te önceden yapılandırılmış DNS sunucularına veya PPP bağlantısı kurulurken iletilen DNS sunucularına iletilebilir.
Güvenlik duvarı (durum bilgisi olan güvenlik duvarı)
Güvenlik duvarı, gelen ve giden IP bağlantılarının sınırlandırılmasını sağlar. Her bağlantı ve depolanan kullanıcı için esnek bir kural oluşturulabilir. Bu güvenlik duvarı kurallarından biri yönlendirici üzerinden bir bağlantı için geçerliyse, bu bağlantıya izin verilir, aksi takdirde bağlantı engellenir. “Durumlu Güvenlik Duvarı”, özel gereksinimleri olan protokoller için bağlantılara da izin verir, örn. FTP.
MAC filtresi
MAC filtresi, açıkça izin verilen ağ cihazlarından gelen Ethernet arayüzünde yalnızca bu paketlerin kabul edilmesini sağlar.
E-posta ve SMS gönderme ile farklı olaylarda tetiklenen SNMP tuzağı
Farklı etkinliklerdeki herhangi bir alıcıya e-posta veya SMS göndermek veya bir SNMP tuzağı tetiklemek mümkündür. Bunun için bağlantı veya tünellerin ayarlanması, SMS makbuzu, link durum değişiklikleri, web arayüzünde yanlış kimlik doğrulama, güvenlik duvarı reddi, konfigürasyon değişiklikleri ve diğer dahili cihaz prosedürleri gibi bir dizi önceden tanımlanmış olay mevcuttur.
SMS makbuzu
Modbus izleme sonuçlarını SMS ile almak mümkündür. Bununla farklı komutlar iletilebilir, isteğe bağlı olarak şifre korumalı da olabilir. Değerlendirilemeyen SMS, sanal alana iletilebilir ve orada değerlendirilebilir.
SNMP isteklerini işlemek için SNMP aracısı
Etkinleştirilen SNMP aracısıyla gelen SNMP isteklerinin (SNMP istekleri) yanıtlanması. Neredeyse tüm konfigürasyon parametreleri bununla okunabilir.
NTP ile zaman senkronizasyonu
Sistem saatinin, İnternet’teki bir NTP sunucusuyla Ağ Saati Protokolü üzerinden senkronize edilmesi. Böylece sistem zamanı daima güncel olacaktır ve dahili saat manuel olarak ayarlanmamalıdır.
NTP sunucusu
Bir NTP sunucusu yerel ağdaki NTP isteklerine cevap verebilir.
URL filtreli HTTP ve HTTPS proxy’si
Proxy, yönlendiricinin yerel ağındaki uygulamalar için web adreslerine erişimi sınırlamak ve bağlantı zaman aşımlarını önlemek için kullanılır. Protokoller HTTP ve HTTPS desteklenir. Proxy, erken zaman aşımını önlemek için iletişim cihazının bağlantı kurulumu sırasında bağlantıları korur. Proxy, sık erişilen web siteleri için önbellek olarak çalışmayacak.
Log dosyaları
Modbus hata izleme sonucundan web arayüzü üzerinden farklı günlük dosyaları metin dosyası olarak indirilebilir.
İndirilebilir konfigürasyon dosyaları
Yapılandırma ikili veya ASCII dosyası olarak indirilebilir. Dosya, fabrika ayarlarına sıfırlamadan sonra yapılandırma için yedek kopya olarak veya aynı yapılandırmanın farklı bir yönlendiriciye rahat bir şekilde yüklenmesi için kullanılabilir. ASCII yapılandırma dosyası düzenlenebilir ve alternatif bir yapılandırma için rahat bir seçenek sunar.
Web arayüzü üzerinden bellenim güncellemesi
Üretici yazılımı web arayüzü üzerinden güncellenebilir. Bir güncelleme yerel olarak veya uzaktan yapılabilir.
Otomatik günlük güncelleme
Bir sunucuda buna göre sağlanan üretici yazılımı dosyalarının, yapılandırma dosyalarının (ikili ve ASCII) veya sanal alan görüntü dosyalarının günlük olarak otomatik olarak güncellenmesi mümkündür.
Serbestçe programlanabilir sanal alan
Serbestçe yapılandırılabilir bir sanal alan mevcuttur. Sanal alan, yönlendirici üzerinde çalışan ve gerçek sistemde bulunmayan sanal alanda program başlatmaya, veri toplamaya ve hizmet sunmaya olanak sağlayan bir tür sanal makinedir.
Ağ bağlantılarını analiz etmek için hata ayıklama araçları
Ağ bağlantılarındaki sorunları analiz edebilmek için farklı araçlar mevcuttur. Ping paketleri gönderilebilir, IP paketleri rotaları izlenebilir, DNS bilgileri sorgulanabilir ve bununla ağ paketleri kaydedilebilir.
MCIP protokolü ile nesneleri sorgulama ve ayarlama
Modbus hata izleme için LED’lerin bir kısmı MCIP protokolü aracılığıyla sorgulanabilir veya ayarlanabilir. MCIP protokolü, sanal alanda olduğu gibi harici aygıtlarda da TCP / IP aracılığıyla kullanılabilir.
• VPN işlevselliği ile 3G fay monitör
• I / O ve Siemens LOGO! Izlenmesi TM ve Modbus TCP / RTU cihazlarının
• SMS ve e-posta yoluyla Alarm
• Izlenen değerleri ve kayıtları Visualising
• 1 LAN arayüzü
• 2 seri arabirim (RS232 / RS485)
• 2 x 2 dijital giriş ve çıkışlar
• Kendi uygulamaları (Linux sandbox) Açık
• INSYS Bağlantı Hizmeti için Hızlı başlangıç
• Siemens S7 için opsiyonel izleme paketi
