Analog IO expansion module

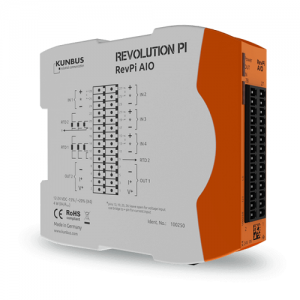

Analog I / O modülü RevPi AIO’nun kullanılması ile RevPi ana modülünüz 4 analog giriş, 2 analog çıkış ve 2 RTD giriş kanalı ile genişletilebilir. Bu genişletme modülü, ana modülünüze, üst düzey Pi köprü adaptörü vasıtasıyla bağlanır. Girişler, RTD girişleri ve çıkışları birbirine galvanik olarak yalıtılmıştır. Diferansiyel girişler toprak döngülerini ortadan kaldırır.
Analog giriş aralığı / seçenekleri: +/- 10 V, 0 – 10 V, 0 – 5 V, +/- 5 V, 0 – 20 mA, 0 – 24 mA, 4 – 20 mA, +/- 25 mA
Analog çıkışlar menzil / seçenekler: 0 – 5 V, 0 – 10 V, +/- 5 V, +/- 10 V, 0 – 5,5 V, 0 – 11 V, +/- 5,5 V, + / – 11 V, 4 – 20 mA, 0 – 20 mA, 0 – 24 mA
2 RTD girişi, sıcaklıkların Pt100 / Pt1000 probları gibi ortak RTD sensörleri kullanılarak 0,5 ° C’lik adımlarla -165 ° C’den + 600 ° C’ye kadar yüksek hassasiyetle ölçülmesini sağlar. Problar doğrudan 2, 3 veya 4 kablo ile modüle bağlanabilir.
Dijital IO modülleri gibi, RevPi AIO, EN61131-2’ye göre bozulmalara karşı korunur ve -40 ile + 50 ° C ortam sıcaklığı ve% 80’e kadar bağıl nem arasında çalıştırılabilir. Ayrıca, EN61131-2 gerekliliklerine uygun olarak statik deşarjlara, patlama ve dalgalanma darbelerine karşı da korunmaktadır.
Bu genişletme modülünün teslimat kapsamında, gerekli olan Pi köprü adaptörü (Ürün No : 100204) ve bir dizi 14 kutuplu PCB dişi konnektörleri (Ürün No: 200030) bulunmaktadır.
