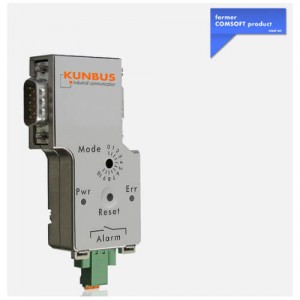

PB Diagnostic Plug sürekli tipik iletişim hataları için tam çalışan veri trafiğini izleme herhangi PROFIBUS düğüme bağlı olabilir. Doğan hataları entegre durum LED’leri doğrudan gösterilir ve kontrol sistemlerini superordinate potansiyel serbest alarm temas yoluyla rapor edilebilir. Böylece teknik sorunları azaltmak ve beklenmedik bitki kapatmalar önlemek mümkündür. Servis ve bakım maliyetleri daha proaktif planlanabilir.
Baud hızı manuel olarak entegre döner anahtar üzerinden ayarlanır ve 9.6 Kbit / s 12 Mbit / s yelpazesi destekler. Baud hızı otomatik çözme da mümkündür. PROFIBUS hataları tespit edilirse, potansiyel serbest alarm kontağı bir saniyelik dürtü tetikler. Doğan hata iletisi oluşturulur dürtüleri sayarak bağlı bir baskın bir kontrol sistemi üzerinde ölçülebilir. Entegre düğmesine basarak istediğiniz zaman hata mesajları sıfırlamak mümkündür.

• PB Diagnostic Plugdoğrudan bağlı PROFIBUS düğüm tarafından desteklenmektedir çünkü harici bir güç kaynağı gerekli değildir. 40 mA Düşük güç gereksinimi (50 mA PROFIBUS asgari temerrüt değerinden az)
• Tam çalışan veri trafiğinin analizi ve hatalı telgraflar, yeniden iletim, cihaza özgü teşhis mesajlar gibi tipik PROFIBUS belirli hataları, tetikleme
• Herhangi bir durum veya hata entegre yeşil ve kırmızı LED’ler ile gösterilir
