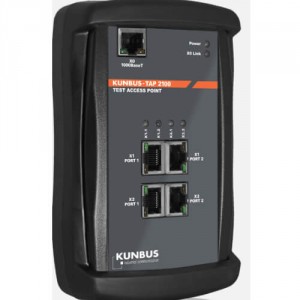

Test Erişim Noktası KUNBUS-TAP 2100

Gerçek zamanlı Ethernet Otobüs Sistemleri ölçüm sistemi

KUNBUS-TAP Ethernet Veri Sniffer ile KUNBUS tüm ortak Endüstriyel Ethernet çözümleri analizi için size bir ağ monitör sunuyor. Dört örnek portlar sayesinde, bu cihaz en fazla iki bağımsız gerçek zamanlı Ethernet bağlantıları izlenmesini sağlar. Veri kanalları test edilecek için bu ile, 0 us (sıfır gecikme) bir iç hacmi gecikme KUNBUS-TAP Veri Sniffer neredeyse şeffaf hale getirir.

PC’ye Veri Sniffer bağlantısı standart Gigabit Ethernet arabirimi üzerinden yapılır. Aday paket veri okuma ve değerlendirme, örneğin “Wireshark” gibi serbestçe kullanılabilir ağ monitör ile yapılır.

UYGULAMA ALANLARI
• Deney Access Point (Ethernet)
• CRC hataları Analizi
• Ve çerçeveler üzerinden Karşılaştırılması
• Jitter ve gecikme Ölçme

• Gerçek zamanlı Ethernet bus sistemleri için ölçüm sistemi
• Ethernet port sayısı 4 + 1 (2 hatlarının izleme)
• Uplink port: – 1 Gb 1000BASE-T Ethernet – RJ45 soketi
• Örnekleme noktaları: – 100 Mbps 100BASE-TX Ethernet – RJ45 soketi
• Üretilen gecikme ~ 0 us (sıfır gecikme)
• Çözünürlük zaman damgası 1 ns
• Teşhis: 3 LED
• Tam dubleks çalışma
• CRC hataları Filtresiz iletim

GENEL VERİ
• Besleme gerilimi 12 30 V DC veya 230 V AC fişi güç paketi
• Ağırlık yakl 150 g
• Boyutlar (G x Y x D) yaklaşık 100 mm x 150 mm x 40 mm
• Darbe koruması için kauçuklanır
• Katlanabilir Pivot ayak
• Işletme 0 ° C … + 55 ° C sırasında İzin verilen ortam sıcaklığı aralığı
• Depolama -25 ° C için izin verilen çevre sıcaklığı … + 85 ° C
• İzin verilen bağıl nem% 95, yoğunlaşma yok
• EMC test
• Koruma sınıfı IP 20
• CE belgelendirme
