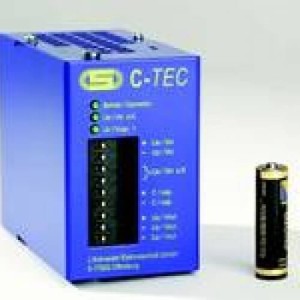

Kapasitör Güç Kaynağı Tamponlu AC-C-TEC 2420-8
DC-UPS AC C- TEC 2420 serisi enerji biriktiren bir entegre güç kaynağı ve ultra kapasitör ile donatılmıştır. Normal çalışma sırasında bu kondansatör iç, regüle edilmiş DC güç kaynağı tarafından sağlanan bir iç şarj cihazı ile şarj edilir. AC ana besleme kesilirse, ultra kapasitörlü enerji düzenlenmiş bir işlemde serbest (24 V DC ± % 2). Kondansatörler deşarj kadar yükleme buffer modül tarafından temin edilir. Tamponlama süresi kondansatör ve boşaltma şarj durumuna bağlıdır akımı.
DC-UPS aşağıdaki özellikleri gösterir:
• Bakım gerektirmeyen nedeniyle dayanıklı ultra kapasitörler için
• Kablolama süresini kısaltır nedeniyle entegre enerji depolama ve güç kaynağına
• Ultra kapasitörlü ve Mikro denetleyici tabanlı şarj ve deşarj
• Potansiyel serbest kontak ve LED ile giriş gerilimi sinyali
• Mümkün kısa aşırı yük
• Yaylı fişler aracılığıyla titreşim güvenli kablolama
• Geniş çalışma sıcaklık aralığı -40 ° C kadar 60 ° C
| Nominal giriş gerilimi | 3 x 340-550 V AC V ± 15% |
| Min. modu şarj etmek için nominal giriş gerilimi | |
| Nominal frekans | |
| Maks. Nominal giriş akımı | 0,95 A - (Ue 400 V AC) |
| Maks. şarj akımı | |
| Nominal çıkış voltajı (şebeke çalışması) | 25 V DC ±% 2 |
| Nominal çıkış voltajı (tampon çalışma) | 23 V DC ±% 2 |
| Maks. nominal çıkış akımı | 20 A DC |
| Verim | % 90 |
| Paralel bağlantı | |
| Seri bağlama | |
| Enerji içeriği | 8 kJ |
| Tampon süre | yüke göre |
| Koruma derecesi | IP20 |
| Çalışma sıcaklığı | -20 ... 60 ° C |
| Depolama sıcaklığı | -20 ... 60 ° C |
| Bağıl nem | % 95 yoğuşmasız |
| Maks. irtifa (değer kaybı olmadan) | Deniz seviyesi 2000 m |
| Boyutlar (Y x G x D) | 192,5 mm x 140 mm x 198 mm |
| Ağırlık | yaklaşık. 3,5 kg |
| Normları ve Yönetmelikler | EN 50178 |
| UL onayları | UL 508 C22.2 No. 107,1-01. |
