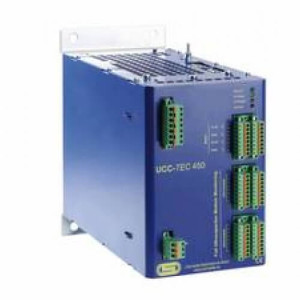

Piller kuru tip -Güç Şarj attırıcılar UCC-TEC
UCC – TEC ( U LTRA C apacitor C harger) esas ultracapacitor modüllerini şarj etmek için tasarlanmış bir şarj cihazı. En son sürümü de pilleri şarj edebilirsiniz. modülleri için farklı bağlantı türleri mümkündür: maksimum toplam beş modül kadar 450 V ünitesi voltajı büyük mekanik stres ve sıcaklık değişimleri meydana geldiği sistemlerde, inşa edilebilir. Bu sistemlerin güvenliği kavramının bir parçası olduğundan, ek güvenlik sistemleri ve teşhis olanaklarını içerir. PC Yazılımı ile para TEC-UCC şarj cihazını parametreleyebilir ve iki şarj işlemleri arasında geçiş yapmak mümkündür. Ayrıca şarj işlemi yazılımı ile izlenebilir.
UCC – TEC aşağıdaki özelliklere sahiptir:
• Büyük mekanik stabilite
• Geniş çalışma sıcaklık aralığı
• Elektrik müdahalelere karşı özellikle bağışıklık
• “(Veri alışverişi, parametre atama, hizmet fonksiyonları, uzaktan izleme, vb) bir bilgisayar (ÇED 485) bağlamak için ve diğer UCC’yi bağlantı için 2 seri arayüz portu
• RS485 veya sinyal kontakları üzerinden mümkün PLC Entegrasyon
• Sıcaklık, kutup değişimi ve aşırı gerilim konusunda UC modüllerinin Bireysel izleme
• Kapasite ölçüm ve limit izleme
• UC Optimum şarj sabit akım ile modülleri
• UC durumunda durağı Şarj fazla ücret, aşırı sıcaklık ve kutup değiştirme
• İzole röle sinyal kontakları
• Optik açık kollektör sinyal çıkışları izole
Uygulamalar:
• Kademe Kontrolü için acil temini
• İnverter tampon UPS
• DC güç kaynaklarının Diğer tamponlama
Teknik Veri
Nominal giriş gerilimi | 400 V AC 45-65 Hz |
giriş voltajı aralığı | 340 V – / +% 15 460 V AC 400 V AC -15% |
puan modül gerilimi | 1,7 A AC (Ue = 400V AC) |
mak. ani akım | 15A / 0,5ms |
Güç faktörü AC-giriş | 0,65-0,75 kapasitif |
Crest faktörü (AC) -Giriş | 2,0-2,5 |
Nominal çıkış gerilimi Un | 90 V … 450 V DC |
Tam şarj ile şarj süresi, maks. 1) | 10F Modülü: 5 dakika (25 ° C) |
nominal çıkış akımı | 3,5 A DC |
kısa devre akımı | 3,5 A DC |
özelliklerini şarj | 2,5 A DC değer kaybı ile sabit akım 3,5 A DC |
kapasite ölçüm işlemi sırasında, voltaj değişimi | Un -5,0 / +4,0 V DC |
kapasite ölçüm | 1. ölçüm: Un ulaşıldığında 2. Ölçüm: 1. ölçümde 30 dakika |
Daha fazla ölçümleri her 24 saat
(her elektrik kesintisinde sonra, sequency tekrarlanan)mak. güç kaybı ‘Kötü-Vaka’185W (Ua = 450 V DC)
